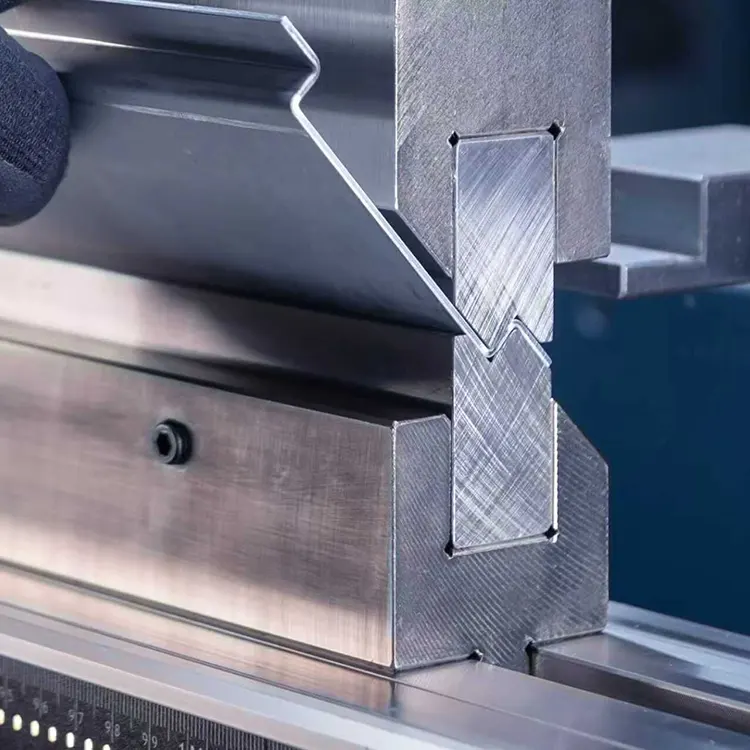

Sheet metal offset baluktot

Ang CNC Bending para sa Sheet Metal Offset Bending Parts sa Difon Makinarya

Ang mga tagagawa sa mga industriya tulad ng mga elektronikong kagamitan sa enclosure, pang -industriya na cabinetry, at mga frame ng medikal na aparato ay madalas na nangangailangan ng mga bahagi ng sheet metal na may tumpak, kinokontrol na mga offset. Ang mga bahaging ito ay tulay sa pagitan ng mga mismatched na mga ibabaw ng pagpupulong o lumikha ng nakabalangkas na spacing para sa mga panloob na sangkap. Difon Makinarya Dalubhasa sa Precision Sheet Metal Offset Bending Services na malulutas ang mga hamon sa pag -align. Naghahatid kami ng pasadyang at semi-pasadyang offset na baluktot na mga solusyon para sa mga aplikasyon tulad ng mga hakbang na sumusuporta sa electronic bracket, offset divider ng gabinete, staggered medikal na aparato na naka-mount plate, at marami pa. Ang bawat bahagi ay ginawa gamit ang Advanced na CNC Bending Tech upang matumbok ang eksaktong mga laki ng offset at pare -pareho ang mga anggulo. Tinitiyak nito na magkasya silang maayos sa iyong umiiral na mga linya ng pagpupulong. Sa pamamagitan ng pakikipagtulungan sa DIFON para sa iyong mga bahagi ng offset, tinanggal mo ang pangangailangan para sa mga manu -manong pagsasaayos o ang pagpupulong ng maraming mga sangkap, na nag -stream ng iyong proseso ng paggawa. Nagreresulta ito sa pinahusay na akma ng produkto, pag -andar, at pinabilis na mga oras ng pagpupulong.

Ang Sheet Metal Offset Bending ay hindi lamang isang uri ng karaniwang baluktot - ito ay isang dalubhasang proseso upang ayusin ang isang karaniwang problema sa pagmamanupaktura: ang pag -align ng mga bahagi na may mga ibabaw na hindi umupo sa parehong eroplano. Kumuha ng isang elektronikong aparato: Maaaring mangailangan ng isang bracket na nag -offset ng isang circuit board 10mm sa itaas ng isang metal chassis upang maiwasan ang mga isyu sa init. Ang isang pang -industriya na gabinete ay maaaring mangailangan ng isang divider na may 5mm offset upang magkasya sa isang sealing gasket. Ang isang medikal na cart ay maaaring mangailangan ng isang mounting plate na may isang 3mm offset upang gumana sa umiiral na hardware. Ang mga standard na serbisyo ng baluktot ay madalas na nabigo upang matugunan ang mga tumpak na kinakailangan. Gumagawa sila ng mga bahagi na may hindi pantay na kalaliman ng pag-offset o mga anggulo na nagpipilit sa iyo upang ayusin ang on-site-oras ng pagtaas ng oras at mapanganib na pinsala sa bahagi. Sa offset na baluktot na pabrika ng DiFon, hindi lamang namin "yumuko ang mga bahagi na may mga offset." Dinisenyo namin ang bawat offset upang tumugma sa iyong mga tiyak na pangangailangan sa pagpupulong. Ang proseso ay nagsisimula sa pamamagitan ng pagsusuri ng pakikipag -ugnayan ng bahagi sa iba pang mga sangkap: anong puwang ang kailangan mo sa pagitan ng mga ibabaw? Hahawak ba ng Offset ang timbang o magdagdag lamang ng spacing? Kailangan bang mag-linya ang offset ng mga pre-drilled hole? Tinitiyak ng pamamaraang ito na nakasentro sa pagpupulong sa bawat bahagi ng offset na naihatid namin na nakamit ang first-time-fit. Walang rework, walang pagkaantala sa iyong iskedyul ng produksyon.

Ang aming sheet metal offset bending service ay nagsisimula sa isang three-phase workflow na nakatuon sa katumpakan at pagiging tugma. Ang proseso ay nagsisimula sa isang detalyadong pagsusuri ng iyong mga kinakailangan sa offset. Ang Standard Bending ay nakatuon lamang sa mga sukat ng bahagi, ngunit ang sheet metal offset baluktot ay nangangailangan sa amin upang mapa ang buong konteksto ng pagpupulong ng bahagi. Halimbawa, kung kailangan mo ng isang offset bracket para sa isang 19-pulgada na rack ng server, sinuri muna ng aming koponan sa engineering ang panloob na laki ng rack, kung magkano ang timbang ng bracket, at kung saan ang mga umiiral na butas. Pagkatapos ay gumagamit kami ng software ng 2D CAD upang makagawa ng isang "offset blueprint." Hindi lamang nito nakalista ang haba, lapad, at malalim na lalim ng bahagi - minarkahan din nito ang mga puntos ng sanggunian upang magkahanay sa iba pang mga sangkap. Kasama sa blueprint ang mga pangunahing detalye: "Offset Direksyon", "Offset Tolerance", at "Bend Sequence". Para sa mga kumplikadong bahagi na may maraming mga offset - tulad ng isang divider ng gabinete na may parehong patayo at pahalang na mga offset - gumawa kami ng mga 3D renderings. Ipinapakita nito kung paano magkasya ang bahagi sa panghuling pagpupulong, kaya nahuli namin ang mga isyu sa pag -align bago magsimula ang produksyon. Ang hakbang na ito sa pagmamapa ay tinitiyak na ang proseso ng pag -bending ng offset ay umaangkop sa iyong natatanging mga pangangailangan sa pagpupulong, hindi lamang mga pangkaraniwang patakaran.

Kapag tapos na ang offset blueprint, lumipat kami sa multi-axis CNC baluktot upang makagawa ng tumpak na mga offset. Ang phase na ito ay gumagamit ng aming dalubhasang kagamitan upang masiguro ang katumpakan. Ang pangunahing 3-axis CNC baluktot na makina ay nagpupumilit na may pare-pareho na kontrol sa offset, ngunit gumagamit kami ng mga 6-axis. Ang mga ito ay may dalawahang backgauge at real-time na mga sensor sa pagsubaybay sa offset. Hinahayaan nila kaming ayusin ang dalawang pangunahing bagay para sa pag -offset na baluktot: "offset lalim" at "offset anggulo". Sabihin natin na gumagawa kami ng isang 5mm vertical offset bracket mula sa 1.5mm-makapal na malamig na bakal na bakal. Ang sistema ng CNC ay sumusunod sa isang malinaw na pagkakasunud -sunod: Una, inilalagay nito ang metal sheet na may pangunahing backgauge upang matumbok ang unang punto ng liko. Pagkatapos ay gumagamit ito ng 110 bar ng presyon upang makagawa ng isang 90 ° liko - ito ang bumubuo sa unang hakbang ng offset. Susunod, ang pangalawang backgauge ay nagbabago ng sheet nang pahalang sa pamamagitan ng 5mm. Sa wakas, gumagamit ito ng 105 bar ng presyon upang makagawa ng pangalawang 90 ° liko. Nakumpleto nito ang offset, at ang parehong mga ibabaw ay mananatiling kahanay sa loob ng ± 0.05mm. Ang kontrol ng multi-axis na ito ay nag-aalis ng "offset drift"-ang unti-unting paglihis sa malalim na karaniwan sa manu-manong o pangunahing proseso ng baluktot ng CNC.

Matapos gawin ang offset, ginagawa namin ang pagsubok sa pagiging tugma ng pagpupulong. Ang hakbang na ito, isang pangunahing pagkakaiba -iba ng aming serbisyo, ay itinayo sa pag -unawa na ang dimensional na kawastuhan lamang ay hindi sapat nang walang pagkakatugma sa pagpupulong. Ang pagsubok na ito ay hindi lamang pagsuri sa mga laki. Kinokopya namin ang iyong aktwal na kapaligiran sa pagpupulong gamit ang mga bahagi ng tunay o replika. Halimbawa, kung inutusan mo ang mga offset bracket para sa isang medikal na aparato, inilalagay namin ang mga bracket sa isang kopya ng frame ng iyong aparato. Pagkatapos ay ikinakabit namin ang sangkap na medikal na ibig sabihin nito at suriin: Ginagawa ba ng offset ang 8mm gap na kailangan mo sa pagitan ng frame at braso? Maaari mo bang ma -secure ang sangkap nang hindi pinipilit ito o maling pag -misigning ng bracket? Ang mga pre-drilled hole ba sa bracket line up na may mga butas sa frame? Kung nakakita kami ng anumang maling pag -aalsa - kahit na kasing liit ng 0.1mm - inaayos namin ang mga setting ng baluktot ng CNC para sa natitirang bahagi ng batch. Marahil pag-tweak ang posisyon ng backgauge o baluktot na presyon.Ang real-world validation ay nagsisiguro na ang iyong mga bahagi ng offset ay hindi lamang dimensionally tumpak ngunit na-optimize din para sa agarang pagsasama.

Ang katiyakan ng kalidad para sa mga bahagi ng offset ay itinayo sa paligid ng tatlong kritikal na katangian. Nakatuon kami sa tatlong pangunahing bagay: pare -pareho ang lalim ng offset, paralelismo sa pagitan ng mga offset na ibabaw, at pagkakahanay sa mga puntos ng sanggunian ng pagpupulong. Para sa bawat bahagi, gumagamit kami ng isang metro ng distansya ng laser upang suriin ang lalim ng offset sa tatlong puntos. Tiyakin namin na ang pagkakaiba -iba sa buong bahagi ay hindi hihigit sa ± 0.05mm. Upang suriin ang paralelismo, gumagamit kami ng isang katumpakan na gauge ng katumpakan upang ihambing ang dalawang mga offset na ibabaw. Tinatanggihan namin ang anumang bahagi kung saan ang agwat sa pagitan ng mga ibabaw ay higit sa 0.08mm. Para sa mga tseke ng pag-align, ginagamit namin ang CMM upang i-map ang posisyon ng mga pre-drilled hole o notches na may kaugnayan sa offset. Tiyakin namin na tumutugma sila sa iyong blueprint sa loob ng ± 0.1mm. Ang bawat bahagi na pumasa sa mga tseke na ito ay nakakakuha ng isang natatanging serial number. Nag -uugnay ito sa data ng paggawa nito para sa buong pagsubaybay. Mahalaga ito para sa mga regulated na industriya tulad ng mga aparatong medikal at aerospace, kung saan ang buong pagsubaybay at pagsunod ay sapilitan.

Ang pangunahing kaugalian ng DiFon ay namamalagi sa aming pangako sa pagbabago na nakatuon sa pagpupulong. Alam namin na ang mga pangangailangan ng offset ay madalas na magbabago habang nagbabago ang disenyo ng iyong produkto. Kaya nag -aalok kami ng "mabilis na muling pagsasaayos" para sa patuloy na mga proyekto. Kung kailangan mong baguhin ang isang offset mula 10mm hanggang 12mm mid-production, ang aming mga CNC machine ay maaaring lumipat ng mga setting sa ilalim ng 10 minuto. Ang mga pangunahing machine ay tumatagal ng 30+ minuto - maraming oras ang pagbawas sa downtime. Nagbibigay din kami ng payo na "Offset Optimization". Kung ang iyong paunang disenyo ay nangangailangan ng isang kumplikado, multi-step offset na labis na gastos, ang aming mga inhinyero ay maaaring magmungkahi ng mas simpleng mga hugis ng offset. Halimbawa, noong nakaraang buwan ang isang kliyente ay humiling ng isang bracket na may tatlong magkahiwalay na 5mm offset. Muling idisenyo namin ito sa isang solong 15mm offset na may mga tampok na hakbang. Ito ay nabawasan ang oras ng produksyon ng 25% habang pinapanatili ang buong pagiging tugma sa kanilang pagpupulong.

Ang mga kasosyo sa makinarya ng Difon sa iyo upang malutas ang mga hamon sa pagpupulong, na naghahatid ng higit sa mga bahagi lamang - naghahatid kami ng walang tahi na pagsasama. Tumutuon kami sa pag-align ng pagpupulong, katumpakan ng multi-axis CNC, pagsubok sa real-world, at kakayahang umangkop. Ang bawat bahagi ng offset na ginagawa namin ay umaangkop nang maayos sa iyong proseso ng paggawa. Ito ay nakakatipid sa iyo ng oras, pinuputol ang basura, at ginagawang mas maaasahan ang iyong produkto. Kung nagtatayo ka ng mga electronic enclosure, pang-industriya na cabinets, o mga medikal na aparato, handa kaming i-on ang iyong mga pangangailangan sa offset sa mataas na kalidad, handa na magtipon ng mga bahagi. Handa nang talakayin kung paano makikinabang ang aming offset na baluktot na kadalubhasaan sa iyong proyekto? Humingi ng isang sample na bahagi? Halika tingnan ang aming pabrika? Makipag -ugnay sa aming koponan. Tingnan para sa iyong sarili kung paano binabago ng aming proseso ang sheet metal sa mga sangkap ng katumpakan na nagpapaganda ng pagganap at pagiging maaasahan ng iyong mga produkto
