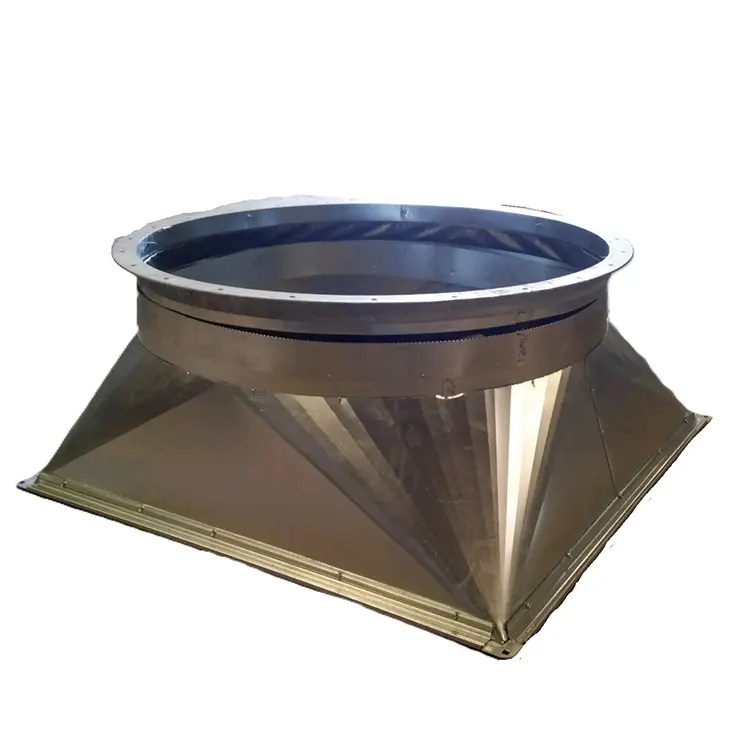

Square-to-round transition

Ang baluktot ng CNC para sa square-to-round transition sheet metal na mga bahagi sa makinarya ng difon

Ang mga tagagawa sa mga industriya tulad ng mga sistema ng bentilasyon, paglipat ng likido ng kemikal, at kagamitan sa pangangalaga sa kapaligiran ay madalas na nangangailangan ng mga bahagi ng paglipat ng parisukat-sa-pag-ikot. Ang mga bahaging ito ay kumokonekta sa parisukat o hugis -parihaba na mga ducts/tubo sa mga bilog, at kailangan nilang mapanatiling maayos ang daloy ng hangin, mababa ang paglaban sa likido, at maiwasan ang mga pagtagas. Ang Difon Machinery Co, Ltd ay isang maaasahang tagapagbigay ng CNC Bending Services na partikular na inhinyero para sa kumplikadong application na bumubuo ng metal na ito. Kasama sa aming pangunahing mga handog ang pasadyang at semi-pasadyang square-to-round na mga bahagi ng paglipat-mga maliit para sa mga komersyal na ducts ng HVAC, hanggang sa mga malalaking para sa mga pang-industriya na pipeline ng paglilipat ng kemikal. Kung bibilhin mo ang mga bahagi ng paglipat na ito mula sa DIFON, nilaktawan mo ang problema ng pag -iikot ng maraming mga sangkap na magkasama o gumagamit ng manu -manong trabaho. Makakakuha ka rin ng kapareha na nakakaalam kung paano nakakaapekto ang mga bahaging ito sa pangkalahatang kahusayan ng iyong system at kung gaano katagal ito.

Ang mga bahagi ng paglipat ng square-to-round na ito ay maaaring magmukhang simpleng "konektor," ngunit ang kanilang disenyo at direktang nakakaapekto sa kahusayan, kaligtasan, at kahabaan ng iyong system. Sa HVAC, ang isang hindi magandang ginawa na paglipat ay maaaring maging sanhi ng kaguluhan ng hangin - gumagamit ito ng mas maraming enerhiya at gumagawa ng mas maraming ingay. Sa paglipat ng kemikal na likido, ang hindi pantay na mga seams o hindi pantay na kapal ng pader ay maaaring humantong sa mga tagas - ito ay mga peligro sa kaligtasan at materyal na basura. Maraming mga standard sheet metal supplier ang kulang sa dalubhasang kadalubhasaan para sa mga square-to-round transitions, na madalas na nagreresulta sa mga kompromiso sa katumpakan. Ang dalubhasang proseso ng baluktot ng CNC ng DIFON ay partikular na idinisenyo upang mapagtagumpayan ang mga natatanging hamon ng geometry na ito: maayos itong gumagalaw mula sa anggular (parisukat/hugis -parihaba) upang hubog (bilog) nang hindi kinurot ang materyal, ginagawa itong masyadong manipis, o nagpapahina sa istraktura nito. Ang aming proseso ay idinisenyo upang maihatid ang parehong katumpakan ng engineering at pagganap ng tunay na mundo. Ang bawat bahagi ng paglipat na ginagawa namin hindi lamang umaangkop sa iyong mga bahagi ng parisukat at bilog na perpekto ngunit tumutulong din sa iyong buong sistema na gumana nang mas mahusay - kung gumagalaw ka ba ng hangin, tubig, o likido sa kemikal.

Ang paggawa ng iyong square-to-round na bahagi ng paglipat ay sumusunod sa isang mahigpit na three-phase workflow: disenyo, paggawa, at pagtatapos, tinitiyak ang walang tahi na pagsasama sa iyong system mula sa simula hanggang sa matapos. Ang daloy ng trabaho na ito ay tumutukoy sa likas na pagiging kumplikado ng hugis, at nagsisimula ito sa detalyadong pag -optimize ng disenyo. Ang mga karaniwang baluktot na bahagi ay sumusunod sa mga simpleng hugis ng 2D, ngunit ang mga square-to-round transitions ay nangangailangan ng tumpak na pagmomolde ng 3D. Ang proseso ay nangangailangan ng tumpak na pagkalkula ng "pattern ng pag -unlad" - ang flat sheet metal layout na yumuko sa nais na hugis ng paglipat. Sa DIFON, ang aming koponan sa engineering ay gumagamit ng advanced na CAD software upang makagawa ng mga 3D na modelo ng bahagi ng paglipat. Pagkatapos ay nagpapatakbo kami ng Finite Element Analysis (FEA) upang makita kung paano kumilos ang materyal kapag baluktot. Ang kunwa na ito ay nakakakuha ng mga potensyal na isyu nang maaga. Halimbawa, kung ang isang paglipat mula sa isang 200mm square duct hanggang sa isang 150mm round pipe ay may radius na masikip sa isang lugar, ang FEA ay magpapakita ng materyal na kulubot. Aayos ng aming koponan ang profile upang gawing mas malaki ang radius ng paglipat - kaya't ang metal ay yumuko nang walang stress. Nakikipagtulungan din kami sa iyong koponan upang matiyak na ang disenyo ay umaangkop sa mga pangangailangan ng iyong system. Kung ang paglipat ay nasa isang sistema ng HVAC na may mataas na temperatura, aayusin namin ang materyal na kapal upang ihinto ang pag-war. Kung ito ay para sa mga kinakaing unti -unting kemikal, pipiliin namin ang mga marka ng haluang metal na mas mahusay na lumalaban sa pinsala. Ang yugto ng disenyo na ito ay pundasyon, hindi paunang - kritikal ito upang matiyak ang isang maayos at matagumpay na proseso ng baluktot. Sa isang kamakailang pakikipag -ugnayan sa kliyente, ang aming pagsusuri sa FEA ay nakilala at nalutas ang isang potensyal na pagtagas ng punto sa paunang disenyo ng paglipat bago magsimula ang produksyon. Kapag ang disenyo ay tapos na, lumipat kami sa CNC na nakabase sa segment na baluktot-ito ang pinakamahalagang hakbang para sa isang maayos na square-to-round transition. Ang mga simpleng U-bends o L-bends ay nangangailangan lamang ng mga solong-axis CNC machine, ngunit ang mga square-to-round transitions ay nangangailangan ng mga multi-axis. Ang mga makina na ito ay maaaring ayusin ang presyon at mga anggulo sa iba't ibang mga bahagi ng sheet metal. Mayroon silang mga programmable backgauge at real-time na anggulo ng pagsubaybay sa anggulo. Narito kung paano ito gumagana para sa isang pangkaraniwang bahagi: Sabihin ang isang 1.5mm-makapal na galvanized na paglipat ng bakal mula sa 250mm square hanggang 200mm round. Una, nai -load namin ang pattern ng pag -unlad ng patag sa worktable ng makina. Ginagamit ng CNC System ang 3D Design File upang mapa ang 8-12 "baluktot na mga segment" - ang isa para sa isang maliit na bahagi ng paglipat. Para sa bawat segment, inaayos ng makina ang backgauge upang iposisyon nang eksakto ang metal. Pagkatapos ay nalalapat nito ang tamang presyon upang ibaluktot ang segment sa isang tiyak na anggulo. Sa pagitan ng bawat segment, sinusuri ng sensor ng anggulo kung tumpak ang liko. Kung ang isang segment ay naka -off sa pamamagitan ng kahit na 0.3 °, inaayos ng makina ang presyon para sa susunod na awtomatikong. Ang pamamaraan na ito ay maiiwasan ang "materyal na memorya" - kapag ang metal ay lumalaban sa mga pagbabago sa matalim na hugis. Nagreresulta ito sa isang makinis, tuluy -tuloy na paglipat mula sa parisukat hanggang sa pag -ikot, walang matalim na mga discontinuities o pagpapapangit ng materyal.

Upang matiyak na handa na ang bahagi para sa agarang pagsasama, sumasailalim ito sa pag-calibrate ng katumpakan at pagtatapos ng seam. Una, gumagamit kami ng isang laser contour scanner upang mapa ang ibabaw ng buong bahagi. Inihambing namin ang mapa na ito sa orihinal na file ng disenyo ng 3D upang matiyak na ang curve ng paglipat ay pare -pareho at ang square end ay umaangkop sa mga karaniwang laki ng duct/pipe. Para sa mga bahagi na nangangailangan ng isang tahi, gumagamit kami ng TIG welding para sa hindi kinakalawang na asero at aluminyo o spot welding para sa galvanized na bakal. Pagkatapos ay giling namin ang seam na makinis upang mapupuksa ang anumang mga paga na maaaring makagambala sa daloy ng hangin o daloy ng likido. Bilang karagdagan, ang bawat batch ay sumasailalim sa isang dimensional na pagsunod sa pagsunod: Ikinonekta namin ang bahagi ng paglipat sa isang karaniwang parisukat na duct at bilog na pipe at suriin para sa mga gaps na may isang manipis na gauge ng pakiramdam. Kung ang anumang puwang ay higit sa 0.1mm, inaayos namin ang mga baluktot na mga parameter para sa susunod na hanay ng mga bahagi. Para sa mga bahagi na nagdadala ng likido, nagdaragdag kami ng isang pagsubok sa presyon: tinatakpan namin ang bahagi, punan ito ng tubig o hangin, at suriin ang mga pagtagas sa 1.2 beses na maximum na operating pressure ng iyong system. Tinitiyak nito na walang likido na tumatakbo sa pamamagitan ng mga seams ng paglipat.

Ang isang pangunahing bentahe ng pagpili ng DIFON ay ang aming komprehensibong diskarte upang matiyak ang pagiging tugma ng system. Ang isang pulutong ng mga kliyente ay dumating sa amin na may umiiral na mga bahagi ng parisukat at bilog. Nag -aalala sila na ang isang pasadyang bahagi ng paglipat ay hindi magkasya sa kanilang mga lumang sistema. Tto tugunan ang pag-aalala na ito, nagbibigay kami ng on-site o remote na 'dimension verification' na serbisyo. Magpadala kami ng isang technician upang masukat ang iyong umiiral na mga ducts/tubo o lakad ka sa pamamagitan ng pagsukat sa iyong sarili ng isang digital caliper. Pagkatapos ay inaayos namin ang disenyo ng bahagi ng paglipat upang tumugma sa anumang maliit na pagkakaiba sa iyong mga sangkap. Halimbawa, kung ang iyong parisukat na duct ay may haba ng 252mm, babaguhin namin ang pattern ng pag -unlad na magkasya - na nakakakita ng isang tumpak na akma. Nagbibigay din kami ng gabay sa pag -install: Ang bawat order ay may isang simpleng sheet ng pagtuturo. Nagbibigay ito ng malinaw na mga tagubilin para sa pag -align ng bahagi at tinukoy ang mga inirekumendang fastener. Magagamit din ang aming pangkat ng teknikal sa pamamagitan ng tawag sa telepono o video upang sagutin ang mga katanungan sa pag -install - isang antas ng suporta na nakikilala sa aming serbisyo.

Ang mga regular na kliyente ay maaaring makinabang mula sa pasadyang pag-iskedyul ng produksyon at mga programa sa pamamahala ng imbentaryo para sa mga bahagi ng paglipat ng square-to-round. Kung ikaw ay isang tagagawa ng HVAC na gumagawa ng 500 mga yunit sa isang buwan, maaari kaming mag -set up ng isang paulit -ulit na order na may buwanang pagpapadala. Nag-iimbak kami ng mga bahagi sa aming bodega na kinokontrol ng klima-ang pag-aalsa ay hindi makakasira ng galvanized na bakal o aluminyo. Pabilisin ang iyong ikot ng pag-unlad sa aming mabilis na serbisyo ng prototyping: Kung nagkakaroon ka ng isang bagong sistema ng bentilasyon at nangangailangan ng isang sample na bahagi ng paglipat upang subukan ang daloy ng hangin, maaari naming gawin ito sa 3-5 araw ng negosyo kasama ang aming maliit na batch na linya ng CNC. Hinahayaan ka nitong suriin ang pagganap bago mag -order ng maraming. Ang aming system ay nagpapanatili ng detalyadong mga talaan ng iyong kasaysayan ng order. Kung kailangan mong mag -ayos ng isang bahagi na binili mo anim na buwan na ang nakakaraan, mayroon na kaming disenyo ng file at materyal spec. Ang pagputol ng oras ng tingga sa pamamagitan ng halos 30% kumpara sa mga bagong order.

Ang mga bahagi ng paglipat ng square-to-round ay higit pa sa mga konektor; Ang mga ito ay kritikal sa pagganap ng system. Ang mga ito ay mga kritikal na sangkap para matiyak ang makinis, ligtas, at maaasahang operasyon ng iyong system. Sa pamamagitan ng pagsasama ng dalubhasang baluktot ng CNC, pag -optimize ng disenyo, kadalubhasaan sa materyal, at isang pangako sa pagiging tugma, sinisiguro namin na ang bawat bahagi ng paglipat ay nakakatugon sa iyong dimensional at mga kinakailangan sa pagganap. Kung nagtatayo ka ng isang komersyal na network ng HVAC, isang pang-industriya na pipeline ng kemikal, o isang sistema ng koleksyon ng alikabok, ang aming square-to-round na mga bahagi ng paglipat ay tulay ang agwat sa pagitan ng mga parisukat at bilog na mga sangkap nang walang putol. Nais mong pag -usapan ang tungkol sa iyong mga tiyak na pangangailangan? Humingi ng isang sample na bahagi? Halika tingnan ang aming pasilidad? Makipag -ugnay sa aming koponan. Maaari mong panoorin mismo kung paano namin i -flat ang sheet metal sa mga bahagi ng katumpakan na matiyak ang kahusayan at pagiging maaasahan ng iyong mga operasyon.
