Paano Gumagana ang Hydraulic Manifold Machining?

Abstract

Hydraulic manifold machiningay isang kritikal na proseso ng pagmamanupaktura na ginagamit upang makagawa ng mga compact, high-precision fluid control blocks para sa mga hydraulic system. Tinutukoy ng mga bahaging ito ang kahusayan, kaligtasan, at pagiging maaasahan ng mga kumplikadong hydraulic circuit na ginagamit sa construction machinery, industrial automation, aerospace system, at energy equipment. Ipinapaliwanag ng artikulong ito kung paano gumagana ang hydraulic manifold machining, mga pangunahing hamon, mga pagsasaalang-alang sa materyal, mga diskarte sa machining, mga paraan ng pagkontrol sa kalidad, at kung paano tinitiyak ng mga propesyonal na tagagawa ang pangmatagalang pagganap at walang-leak na operasyon.

Talaan ng mga Nilalaman

• 1. Panimula sa Hydraulic Manifold Machining
• 2. Paano Gumagana ang Proseso ng Machining
• 3. Mga Pangunahing Hamon sa Paggawa
• 4. Mga Materyales na Ginamit sa Manifold Machining
• 5. Mga Kinakailangan sa Katumpakan at Pagpaparaya
• 6. Pangkalahatang-ideya ng Machining Techniques
• 7. Quality Control at Pagsubok
• 8. Mga Aplikasyon sa Industriya
• 9. Professional Manufacturing Support mula sa Difon
• 10. FAQ

1. Panimula sa Hydraulic Manifold Machining

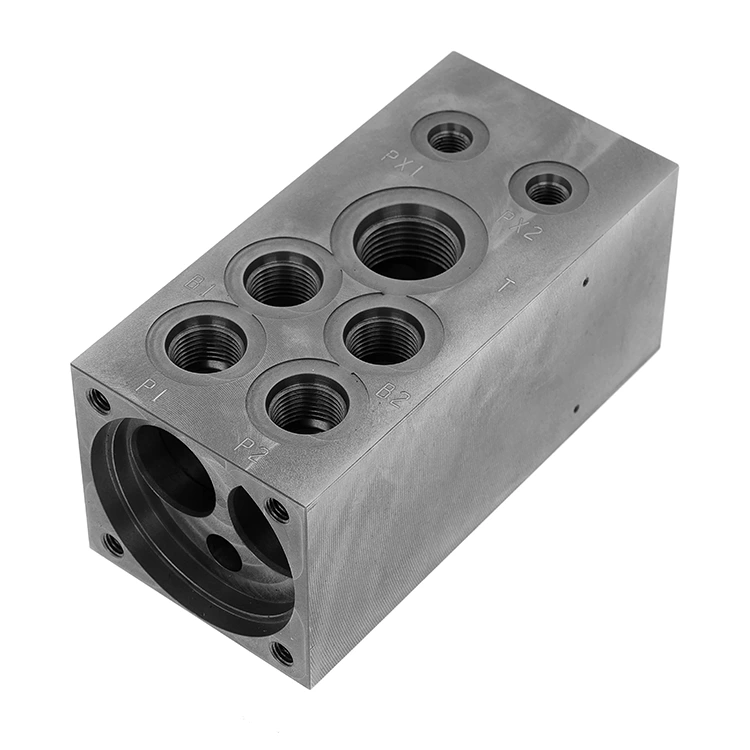

Ang mga hydraulic manifold ay mga engineered na bloke na nagdidirekta ng daloy ng fluid sa pagitan ng mga pump, valve, actuator, at reservoir sa mga hydraulic system. Sa halip na gumamit ng maraming hose at fitting, ang mga manifold ay nagsasama ng mga channel sa loob ng isang solidong bloke. Binabawasan nito ang mga leakage point, pinapabuti ang pagiging compact ng system, at pinatataas ang pagiging maaasahan.

Ang hydraulic manifold machining ay tumutukoy sa tumpak na proseso ng pagmamanupaktura ng CNC na lumilikha ng mga panloob na channel ng daloy, mga port ng balbula, at mga sealing surface sa loob ng isang metal block. Ang katumpakan ng prosesong ito ay direktang nakakaapekto sa pagganap at kaligtasan ng system.

2. Paano Gumagana ang Proseso ng Machining

Ang machining ng hydraulic manifolds ay nagsasangkot ng ilang lubos na kinokontrol na mga yugto. Ang bawat hakbang ay nangangailangan ng precision engineering at advanced na CNC equipment.

1. Disenyo at Engineering– Ang hydraulic schematics ay na-convert sa mga 3D CAD na modelo na tumutukoy sa mga flow path, port, at mounting surface.
2. Paghahanda ng Materyal– Pinipili at pinutol ang mga bloke ng aluminyo, bakal, o hindi kinakalawang na asero na may mataas na lakas.
3. CNC Programming– Binubuo ang mga tool path gamit ang CAM software upang matiyak ang tumpak na pagbabarena at paggiling.
4. Deep Hole Drilling– Ang mga panloob na channel ng daloy ay nilikha gamit ang mga espesyal na pamamaraan ng pagbabarena.
5. Paggiling at Pag-port– Ang mga balbula na lukab, sinulid na port, at mga mounting interface ay ginagawang makina.
6. Pag-deburring at Paglilinis– Nililinis ang mga panloob na daanan upang alisin ang mga chips at maiwasan ang kontaminasyon.

Ang bawat yugto ay dapat na mahigpit na kontrolado upang matiyak ang kahusayan ng likido at maiwasan ang pagkawala ng presyon o pagtagas.

3. Mga Pangunahing Hamon sa Paggawa

Ang hydraulic manifold machining ay lubos na kumplikado dahil sa mahigpit na functional at structural na mga kinakailangan.

• Katumpakan ng Panloob na Channel:Kahit na ang mga maliliit na paglihis ay maaaring makagambala sa dinamika ng daloy ng haydroliko.
• Pag-iwas sa pagtagas:Ang mga sealing surface ay dapat mapanatili ang perpektong flatness at finish.
• Pag-alis ng Chip:Ang malalim na panloob na mga sipi ay nagpapahirap sa paglilinis pagkatapos ng machining.
• Thermal Deformation:Ang init na nabuo sa panahon ng machining ay maaaring makaapekto sa dimensional na katatagan.

4. Mga Materyales na Ginamit sa Manifold Machining

Ang pagpili ng materyal ay gumaganap ng isang mahalagang papel sa pagganap, tibay, at kahusayan sa gastos.

• Aluminum Alloys:Magaan at lumalaban sa kaagnasan, malawakang ginagamit sa mga mobile hydraulic system.
• Carbon Steel:Mataas na lakas para sa mabibigat na pang-industriyang aplikasyon.
• Hindi kinakalawang na asero:Napakahusay na paglaban sa kaagnasan para sa malupit na kapaligiran.

5. Mga Kinakailangan sa Katumpakan at Pagpaparaya

Ang mga haydroliko na manifold ay nangangailangan ng napakahigpit na pagpapahintulot, kadalasan sa loob ng mga micron. Ang pagkamagaspang sa ibabaw, perpendicularity, at concentricity ay direktang nakakaapekto sa hydraulic sealing at kahusayan ng daloy.

Gumagamit ang mga tagagawa ng mga advanced na CNC machining center na may multi-axis control para matiyak ang repeatability at precision consistency sa mga production batch.

6. Pangkalahatang-ideya ng Machining Techniques

7. Quality Control at Pagsubok

Ang katiyakan ng kalidad ay mahalaga sa produksyon ng hydraulic manifold. Ang mga tagagawa ay nagpapatupad ng mahigpit na mga pamamaraan ng inspeksyon:

• 3D coordinate measuring machine (CMM) inspeksyon
• Pagsubok sa pagtagas ng presyon
• Pagsusuri ng pagkamagaspang sa ibabaw
• Pag-verify ng daloy ng daloy

Ang bawat manifold ay dapat pumasa sa pressure at sealing test upang matiyak ang ligtas na operasyon sa ilalim ng matinding kondisyon.

8. Mga Aplikasyon sa Industriya

Ang mga hydraulic manifold ay ginagamit sa isang malawak na hanay ng mga industriya kung saan mahalaga ang kontrol ng fluid power.

• Makinarya sa konstruksiyon (mga excavator, loader)
• Mga sistema ng automation ng industriya
• Aerospace hydraulic control system
• Mga kagamitan sa dagat at malayo sa pampang
• Mga sistema ng pagbuo ng enerhiya at kuryente

9. Professional Manufacturing Support mula sa Difon

Ang mataas na kalidad na hydraulic manifold machining ay nangangailangan hindi lamang ng mga advanced na kagamitan kundi pati na rin ng malalim na kadalubhasaan sa engineering.Difondalubhasa sa precision CNC machining solutions para sa hydraulic system, na naghahatid ng mga custom na manifold na disenyo na iniayon sa mga kumplikadong pangangailangan sa industriya.

Mula sa pagbuo ng prototype hanggang sa mass production, tinitiyak ng Difon ang mahigpit na dimensional na kontrol, na-optimize na disenyo ng daloy, at maaasahang pagganap ng sealing. Ang bawat produkto ay sumasailalim sa mahigpit na inspeksyon upang matugunan ang hinihingi na mga kapaligiran sa pagpapatakbo.

Kung naghahanap ka ng matatag na performance, pinababang panganib sa pagtagas, at mga high-efficiency na hydraulic solution, maaaring suportahan ng Difon ang iyong proyekto na may mga end-to-end na kakayahan sa pagmamanupaktura.Makipag-ugnayan sa aminngayon upang talakayin ang iyong mga kinakailangan sa hydraulic manifold machining.

10. FAQ

Q1: Ano ang pangunahing layunin ng hydraulic manifold?
Ang isang hydraulic manifold ay nagdidirekta at nagkokontrol sa daloy ng fluid sa loob ng isang hydraulic system, na pinapalitan ang maraming panlabas na hose at binabawasan ang mga panganib sa pagtagas.

Q2: Bakit napakahalaga ng katumpakan ng machining?
Kahit na ang maliliit na paglihis ay maaaring magdulot ng pagkawala ng presyon, kawalan ng kahusayan, o pagkabigo ng system dahil sa high-pressure fluid dynamics.

Q3: Aling materyal ang pinakamainam para sa mga hydraulic manifold?
Depende ito sa mga kinakailangan sa aplikasyon. Ang aluminyo ay karaniwan para sa magaan na sistema, habang ang bakal ay ginagamit para sa mga kapaligirang may mataas na presyon.

Q4: Paano tinitiyak ng mga tagagawa na walang tagas?
Sa pamamagitan ng precision machining, surface finishing, at pressure testing sa ilalim ng simulate working conditions.

Q5: Maaari bang pangasiwaan ng Difon ang mga custom na disenyo ng manifold?
Oo. Nagbibigay ang Difon ng ganap na na-customize na mga solusyon sa machining batay sa mga kinakailangan ng hydraulic system ng kliyente.
