Engineering Excellence: Pag-unawa sa Mga Prinsipyo ng Hydraulic Valve Blocks

Sa larangan ng fluid power, ang Hydraulic Valve Block ay ang utak na kumokontrol sa presyon, daloy at direksyong kontrol ng hydraulic fluid upang magawa ang tamang paggalaw ng actuator sa nais na posisyon gaya ng tinukoy ng application.

1. Pag-uuri at Pag-andar

Ang mga hydraulic control valve ay maaaring malawak na mauri sa tatlong uri ng control valve: Directional control valve, Pressure control valve, Flow control valve. Ang mga ito naman, ay nagbibigay ng kontrol sa tatlong pangunahing mga circuit sa anumang hydraulic system: Directional control, Pressure regulation, Speed ​​control. Ang mga balbula na ito ay maaaring isaayos bilang mga sinulid na balbula, Valves subplate mounted o Cartridge Valves.

2. Ang Anatomy ng Two-Way Cartridge Valve

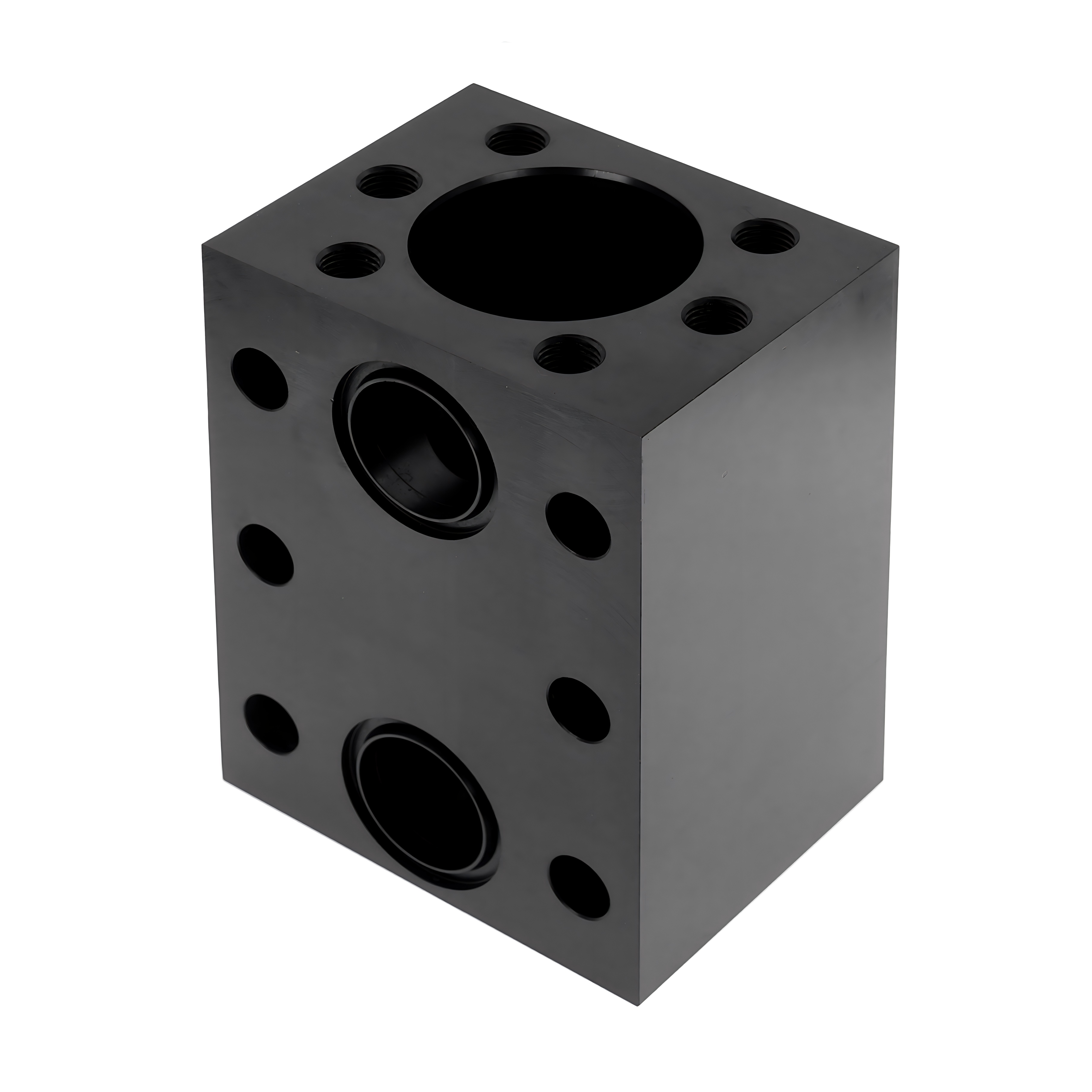

Bilang isa sa nangungunang Precision Machining fabricator, dalubhasa ang Difon sa kumplikadong pagmamanupaktura ng Two-Way Cartridge Valves, na makikita sa mga sumusunod na segment:Ang Insert na Binubuo ng spool, Sleeve, Spring at Seals. Ito ang ulo ng balbula na nag-uutos sa pangunahing circuit ng langis. Ang Control Cover ay humahawak sa mga miniature na elemento ng piloto at pinapanatiling ligtas ang insert sa pagitan ng pilot control at mga pangunahing control chamber. Ang Pilot Valve na Naka-mount sa takip upang utusan ang mas malaking pangunahing spool. Kadalasan, ang mga ito ay standard na ISO compliant electro-magnetic directional valves o Proportional pressure valves. Ang Integrated Manifold Block Hawak ang lahat ng bahagi sa itaas at inuutusan ang panloob na komunikasyon ng mga circuit ng langis, na lubhang kumplikado.
